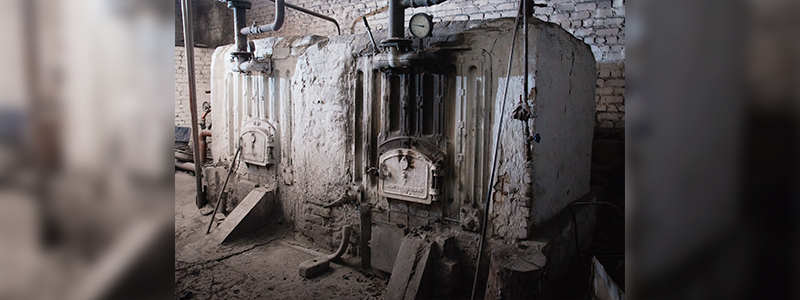

Монтаж котла «Универсал 5М»
Котел «Универсал 5М» имеет семь типоразмеров в зависимости от количества средних секций.
Литейные детали, которыми комплектуется каждый котел:
- средние секции;
- крайние секции;
- фронтовая плита;
- передняя плита;
- колосники;
- отводы;
- верхний тройник;
- нижний тройник;
- фланцы (глухой — 2 шт., с отверстием — 2 шт.);
- скобы связи — 8 шт.;
- шиберы в сборе — 2 шт.;
- заглушки — 8 шт.;
- ниппеля (предпочтительно чугунные).
Котел «Универсал 5М» собирается на фундаменте: как минимум с трех сторон должно быть по 1000 мм пространства для обслуживания и ремонта.
Используемые материалы:
| Поверхность нагрева котла, м² | Размер, мм | Количество, шт. | Облицовка котла кирпичом, шт. | |||||
|---|---|---|---|---|---|---|---|---|
| длина котла | длина пакета | длина топки | средних секций | ниппелей | колосников | обыкновенный для фундамента | ША-1 для дымохода | |
| 15,2 | 1125 | 845 | 500 | 10 | 24 | 2 | 1020 | 745 |
| 19,7 | 1375 | 1095 | 750 | 14 | 32 | 3 | 1260 | 805 |
| 24,2 | 1625 | 1345 | 1000 | 18 | 40 | 4 | 1500 | 865 |
| 28,6 | 1875 | 1595 | 1250 | 22 | 48 | 5 | 1740 | 925 |
| 33,1 | 2125 | 1845 | 1500 | 26 | 56 | 6 | 1980 | 985 |
| 37,6 | 2375 | 2095 | 1750 | 30 | 64 | 7 | 2220 | 1045 |
| 42,1 | 2625 | 2345 | 2000 | 34 | 72 | 8 | 2460 | 1105 |
Монтаж и демонтаж котла производится обязательно с применением приспособлений, предохраняющих пакеты котла от падения.
Средние и крайние секции, верхний и нижний тройник, а также отводы должны пройти гидроиспытание при давлении не ниже 9 атмосфер.
Литейные детали (крайние и средние секции, верхний и нижний тройник, отводы, фронтовая плита, загрузочная и зольниковая дверца, дроссель и шибер должны пройти механическую обработку и очищены от пригара и приливов. Стержни необходимо выбить.
Крайние и средние секции после шлифовки и расточки нужно проверить согласно чертежным данным.
Монтаж секций котла на фундамент осуществляется следующим образом:
- Крайняя задняя секция подъемником устанавливается на фундамент котла, на котором по всему периметру уложена стальная пластина 3×300 мм.
- В ниппельные отверстия вставляются ниппеля, смазанные железным суриком. Отверстия в секциях также смазываются суриком. Ниппель должен входить в отверстие не более, чем на 12 мм.
- Поднимается средняя секция, смазываются железным суриком отверстия. Секция устанавливается на ниппеля крайней секции. На вершину каждого ниппеля при установке в ниппельное отверстие накручивается в три оборота асбестовая нить, пропитанная суриком.
- Секции стягиваются монтажным болтом диаметром 40 мм с прямоугольной резьбой. Зазор между секциями должен быть 2 мм. Секции стягиваются по одной.
- После сборки пакет на сутки остается на монтажных болтах.
- После суток выдержки монтажные болты меняются на стяжные болты диаметром 16 мм. С двух сторон таких болтов нарезана резьба М16, длина болтов 70 мм. В отверстия крайних секций вставляются скобы связи, которые стягивают пакет.
- Второй пакет собирается аналогичным образом.
- Затем на котел монтируются верхний и нижний тройник, фронтовая плита, колосники и передняя плита.
- Наконец производится испытание котла давлением 6 атмосфер в течение трех минут.
Котел готов к эксплуатации.
